Utilisez la charge de diagnostic pour charger une batterie installée et connectée dans un véhicule à l’aide de paramètres de test déterminés par le VIN du véhicule ou l’année, la marque et le modèle du véhicule testé.
REMARQUE : Un test dans le véhicule associera toujours la batterie du véhicule au NIV du véhicule dans lequel elle est installée.
À tout moment pendant le test, appuyez sur
pour revenir à l’écran précédent ; ou
pour revenir au menu principal.
Test de batterie
1. Commencez votre test de batterie en connectant les pinces de test du testeur Pod à la batterie (Noir au négatif [–], Rouge à [+]).
2. Dans le menu principal, appuyez sur Frais de Diagnostic.
3. Sélectionnez l’utilisateur qui exécute le test et si le test en cours d’exécution est dans le véhicule ou hors du véhicule.
4. Confirmez s’il y a une plainte du client liée à la batterie en cours d’entretien.

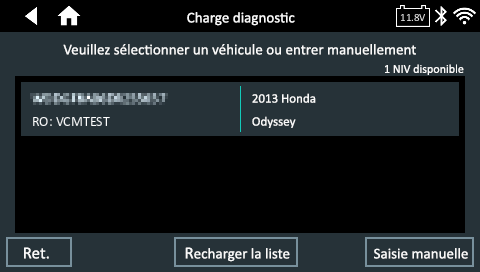

5. Une fois que vous avez fait vos sélections, il avancera pour récupérer la liste des NIV si vous avez sélectionné Dans le véhicule, ou l’écran des spécifications de la batterie si vous avez sélectionné Hors du véhicule. Sélectionnez le véhicule testé, le cas échéant.

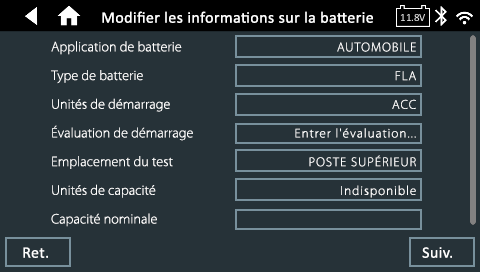

6. Si vous avez sélectionné Dans le test du véhicule, cela vous fera passer à l’écran de modification de la batterie pour confirmer les spécifications de la batterie. Si vous avez sélectionné Hors véhicule, vous serez invité à remplir les spécifications de la batterie. Sélectionnez Suivant pour continuer.
7. La charge de diagnostic commencera et fournira des mises à jour de la progression à l’écran au fur et à mesure que le test progresse.
8. L’écran suivant sera soit un écran de mode de charge étendu, soit l’écran de résultats si le chargeur de diagnostic est en mesure de prendre une décision lors de ses premières étapes.

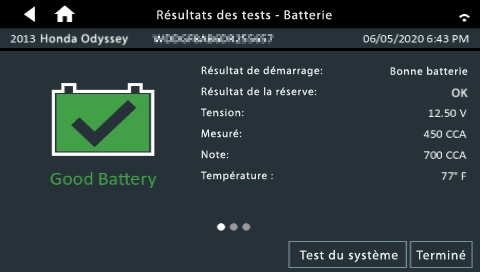

Dans l’exemple de véhicule Résultat:

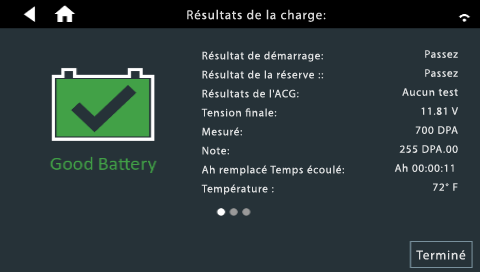

Exemple de résultat hors véhicule:
Les icônes sont codées par couleur pour indiquer l’état :
- VERT : Tous les paramètres de test ont été remplis et ont réussi
- ROUGE : La batterie a échoué au test
- JAUNE : Certains paramètres de test peuvent nécessiter des tests supplémentaires
- BLANC : Date insuffisante pour effectuer le test
REMARQUE : Reportez-vous à l’article Tableaux de décision des résultats de test pour une définition complète des résultats de test possibles.
9. Vous pouvez sélectionner Terminé pour envoyer les résultats au serveur ou sélectionner Test du système pour effectuer une vérification sur le système de démarrage.
Test du Système
1. Démarrer le moteur et le laisser tourner au ralenti.
2. Éteignez tous les accessoires électriques tels que les phares et le ventilateur de ventilation intérieure, puis appuyez sur Suivant.
3. L’analyseur teste la sortie de l’alternateur au ralenti.
4. Lorsque vous y êtes invité, faites tourner et maintenez le moteur entre 2000 et 3000 tr/min et appuyez sur Suivant. L’analyseur teste à nouveau la sortie de l’alternateur.
5. Lorsque vous y êtes invité, ramenez le moteur au ralenti.
6. Allumez les feux de route et le moteur du ventilateur de ventilation intérieure, puis appuyez sur Suivant.
7. L’analyseur teste la sortie de l’alternateur au ralenti.
8. Lorsque vous y êtes invité, faites tourner et maintenez le moteur entre 2000 et 3000 tr/min et appuyez sur Suivant.
9. L’analyseur teste à nouveau la sortie de l’alternateur.
10. Lorsque vous y êtes invité, éteignez toutes les charges et faites tourner le moteur au ralenti.
Appuyez sur Suivant pour afficher les résultats du test.

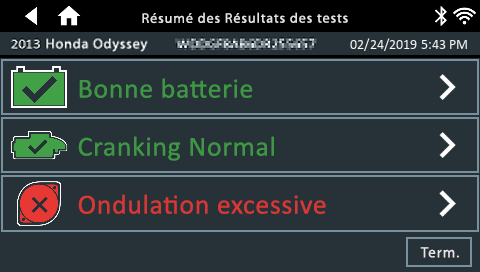

Résultats des Tests du Système – Résumé
Un écran Résultats du test – Résumé s’affiche après un test du système. Robinet
pour afficher les résultats détaillés des tests pour chaque partie du test.
REMARQUE : Reportez-vous aux tableaux de décision des résultats de test pour une définition complète des résultats de test possibles.
Pour revenir à l’écran d’accueil, appuyez sur Terminé oupour revenir au menu principal.
